Батарея 314(1941 год)
(2 - МБ-2-180)

Назад      Осмуссаар    Вперёд



Из книги Ф. С. Митрофанова "Флаг над Осмуссааром", командный состав батареи: командир батареи капитан Иван Трофимович Клещенко, комиссар старший политрук Василий Павлович Усков, помощник командира старший лейтенант Кривуша, помощник командира по электромеханической части старший инженер-лейтенант Василенко, командир первой башни лейтенант (16.11.1941 старший лейтенант) Федор Степанович Митрофанов, командир второй башни лейтенант Володин (с октября-ноября? 1941 года лейтенант (16.11.1941 старший лейтенант) Синопальников),  командир взвода управления батареи младший лейтенант Нестеренко.

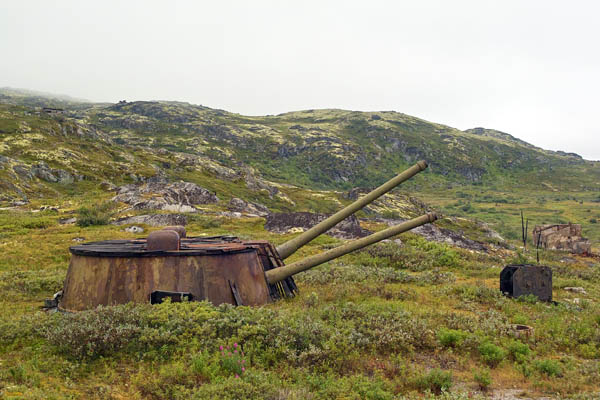

Нет, это не Осмуссаар. Это Сетьнаволок, Баренцево море, август 2010 года. Башенная установка МБ-2-180. Такие же установки состояли на вооружении батарей береговой обороны и на островах Балтийского моря.



Первый орудийный блок.

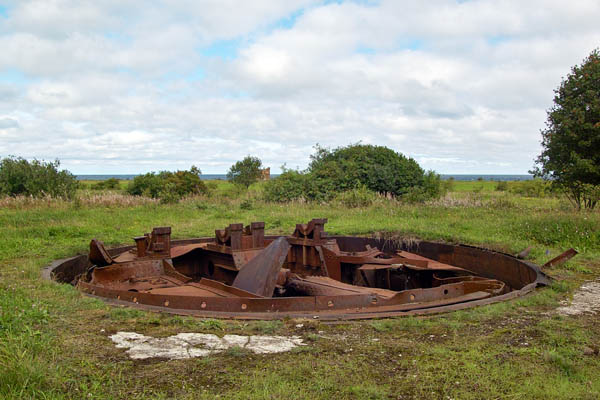

А это уже Осмуссаар. Здесь возвышалась двух орудийная башня. В 1941-ом году на территории Эстонии было построено три батареи, вооруженных 180 мм башенными установками МБ-2-180: № 314 на о. Осмуссаар, № 315 на о. Сааремаа (Эзель) и  № 316 на о. Хийумаа (Даго). Главными сооружениями каждой из этих батарей были: два автономных орудийных блока, блок командного поста, дальномерный пост, 2 блока котельных. Орудийные блоки батарей №№ 315 и 316 сейчас полностью затоплены, но по внешним размерам и форме они схожи друг с другом, а также с блоками батареи № 314. Этот факт может говорить об их схожести и во внутренней планировке. Вот это и делает батарею на Осмуссаар уникальной, ведь её орудийные блоки затоплены частично. (Схему батареи можно найти на страничке "Литература, карты, схемы").

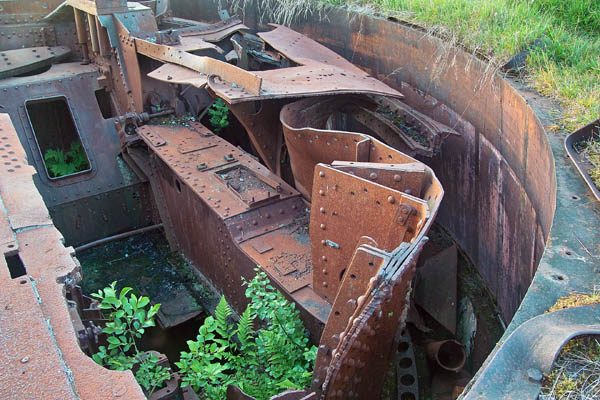

Сохранившиеся элементы установки и кираса. Здесь присутствуют следы взрывов. По этим следам видно, что заряды закладывались рядом с шаровым погоном, с целью сорвать башню со своего основания, тем самым сделав её неподвижной. В декабре 1941 года подрывникам удалось вывести башню из строя, однако, башенный блок и стволы орудий остались целыми.

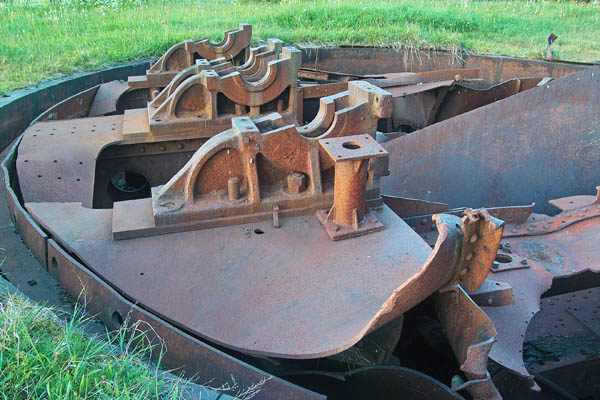

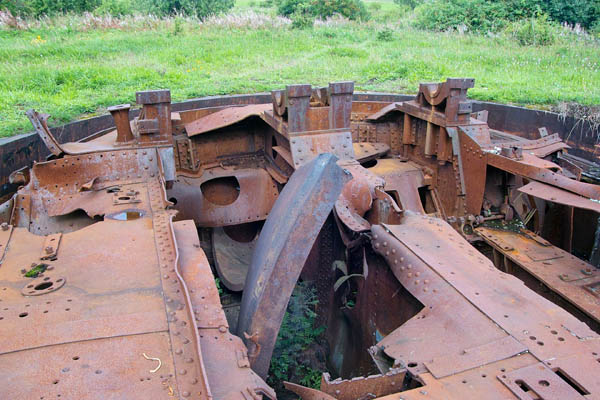

Элементы станка башни. Здесь находилось боевое отделение. При подрыве, стволы башни смотрели на север, то есть туда, куда и должны были смотреть при выполнении своей главной задачи - защита входа в Финский залив. По воспоминаниям Митрофанова башенная батарея вступила в строй в августе 1941 года и принимала активное участие не только в обороне Осмуссаар, но и в обстреле острова Вормси, захваченного немецкими войсками 11 сентября, а также ликвидации вражеских десантов на Хийумаа. Всего же батарея провела около 70-ти стрельб, преимущественно по материку. Несколько цифр: дальность стрельбы 180 мм орудий - 36 км, расстояние от батареи до Вормси - 30 км, до Хийумаа - 45 км.






Демонтаж башенной установки проводился уже после войны, летом-осенью 1945 года. По каким-то причинам, а может и вовсе без причины, не понятно, при демонтаже забыли вывезти бронеплиту вертикальной стенки башни, а также лист брони качающейся части установки, благодаря чему, мы можем сейчас эти "железяки" сфотографировать и померить. Приведём ещё несколько цифр: толщина бронелистов кирасы на батарее № 314 составляет 25,5 см, вертикальной брони 21,5 см, качающегося щита 7,7 см.






Идём в блок. Советские фортификаторы посчитали, что коленчатый сквозник не достаточно надежно защищает вход в блок, поэтому они защищали ещё и сам сквозник дополнительными постройками. Так, к одному проему сквозника был пристроен коридор с лестницей (на фото), к другому же проему вертикальная шахта со скоб-трапом. На стенках входа, сверху, видна растворная стяжка толщиной примерно 15 см. На ближайшей к нам стенке, в стяжке, виден полукруглый след, напоминающий чем-то отпечаток нижней части 180 мм снаряда. Похоже, что здесь стояли снаряды. Предположим, что установлены они были в 1968 или 1975 году, когда остров встречал ветеранов войны.

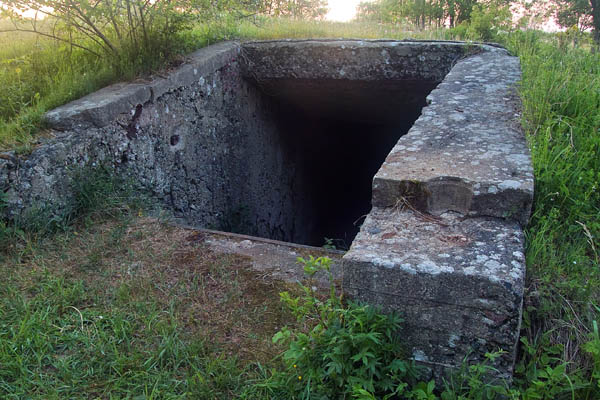

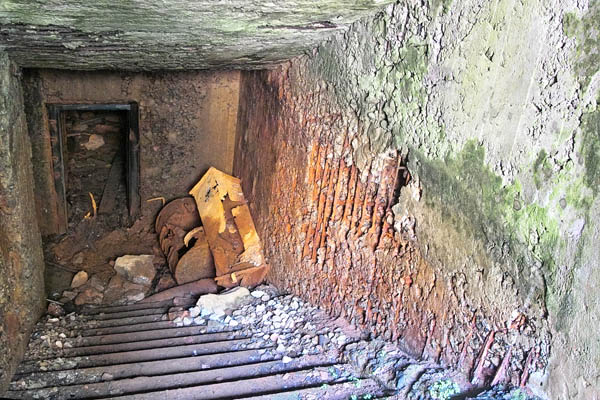

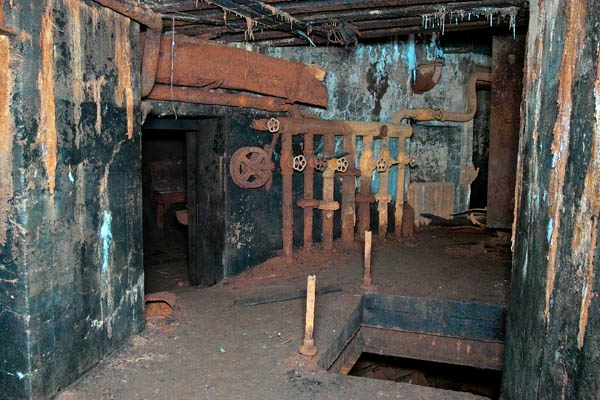

Спускаемся. Качество работ этого коридорчика в разы отличается в худшую сторону от качества работ самого блока. Вход в сквозник находится слева, а прямо по курсу вход в небольшое помещение, где, возможно, находилась прачечная. По ржавым следам на стенах можно судить, на каком уровне здесь когда-то стояла вода. Говорят, что ушла она после землетрясения, произошедшего у острова 25 октября 1976 года. Интенсивность землетрясения составляла 6,5 баллов. 8 и 22 ноября того же года Осмуссаар опять трясло, но уже не так сильно.

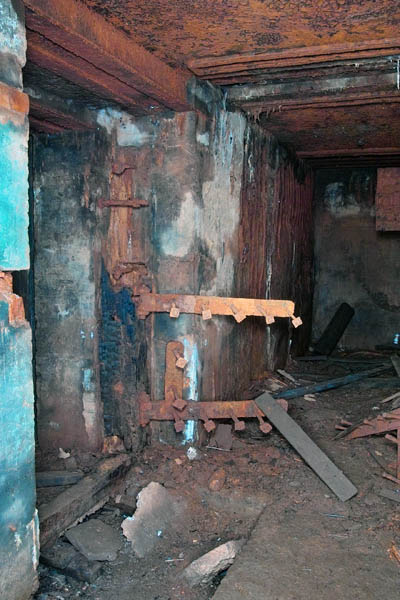

Сквозник. Вид на вход в блок. "Железо-герметические" двери присутствуют далеко не во всех дверных проёмах. В некоторых проёмах были установлены двери из деревянных брусьев, а часть проёмов, похоже, так и осталась без дверей. Вход в блок, похоже, прикрывала деревянная бронедверь.






Входим в блок и попадаем в первый тамбур. За первым тамбуром будет и второй, и третий. В последнем, находилась душевая. Бойцы, находящиеся вне блока и попавшие под действие химической атаки, при входе в жилые и рабочие помещения блока, должны были пройти через эти три тамбура, освобождаясь от зараженной одежды и очищаясь от ядовитых веществ, попавших на кожу. Дверь справа ведет во второй тамбур, а дверь слева ведет в довольно большое помещение, в котором, похоже, должен был размещаться личный состав электромеханического взвода. Несколько слов о назначении помещений. На верхнем этаже блока находились жилые и хозяйственные помещения, а также запасные погреба для снарядов, а на нижнем этаже находились технические помещения и погреба для зарядов. В сентябре 1941 года в этом блоке был размещён гарнизонный лазарет. Для его нужд приспособили более половины площади верхнего этажа блока. Поэтому практически во всех помещениях здесь присутствуют кровати.






Вид из третьего тамбура в сторону башни. Помещения расположенные вокруг башенного колодца находятся выше помещений расположенных в тыльной половине блока. Та же картина и на нижнем этаже. Такой перепад высот сказался и на толщине покрытия блока. Около 15 квадратных метров внутреннего пространства блока имеет над собой более тонкий слой бетона.






Телефон. В этом же помещении находится одна мойка (раковина). Летом 2015 года телефон был кем-то похищен.






Коридор. На фотографии по центру и чуть левее виден вход в умывальную и уборную, а в полу - ход на нижний этаж, который, к сожалению, затоплен.

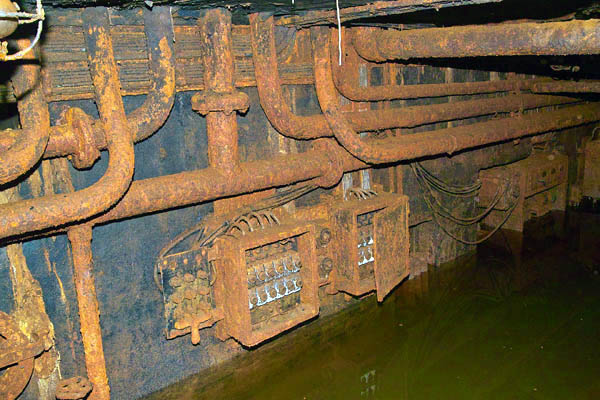

Коридор, нижний этаж. Уровень воды здесь не постоянен. По нашим наблюдениям разница между самым высоким (2013 год - по самые верхние грани дверных проемов) и низким (2011 год) уровнями составляет примерно полметра. Стоит вода здесь на 1 - 1,5 метра выше уровня моря. Также на фотографии можно наблюдать весьма опасное соседство труб водоснабжения над электрощитами и рубильниками.

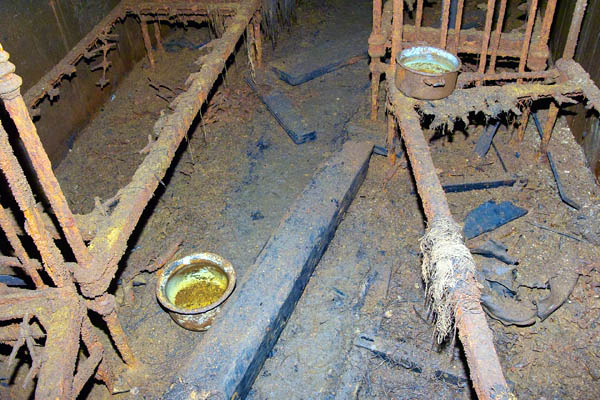

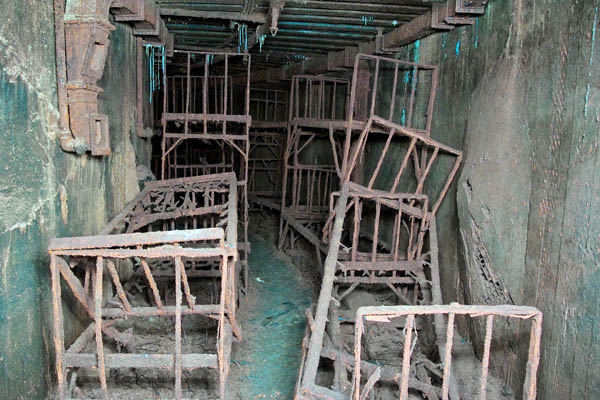

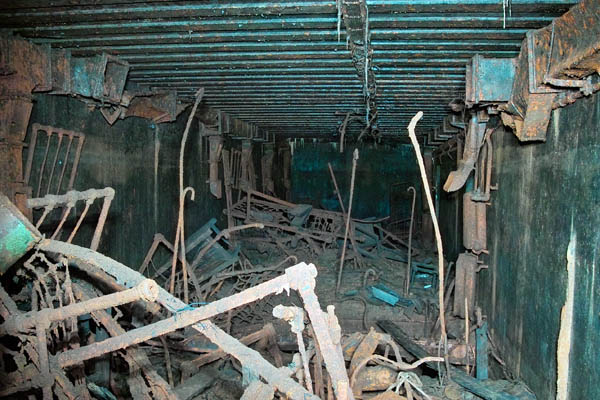

Самое большое помещение на верхнем этаже - помещение для рядового состава башни. Для старшин, специалистов и командира башни были предусмотрены отдельные комнаты. Однако специалистам и старшинам пришлось потесниться, когда здесь был размещен лазарет. Расчёт башни составлял 55 человек. Этот кубрик, по нашим подсчётам, был рассчитан на 25-30 человек. Кровати здесь, конечно, не штатные. Скорее всего, их сюда перенесли из казарменного городка. А судя по их количеству, здесь разместили гораздо больше бойцов, чем это предусматривалось по формуляру. Под помещением, которое запечатлено на фото, на нижнем этаже, находится силовая. Причем часть перекрытия между этажами почему-то отсутствует, то есть в полу присутствуют два больших провала, как раз над агрегатами. Здесь запросто можно улететь на нижний этаж.






Помещение, в котором присутствует только одна одноярусная кровать. Думаем, что здесь отдыхал от трудовых и военных будней командир башни старший лейтенант Федор Степанович Митрофанов.






Вокруг башенного колодца идут две галереи, как браслеты на руке. Здесь можно потерять представление, где же именно ты находишься. Галерея, которая идет по внешнему обводу (на фото) разделена на два равных по площади помещения, и должна была использоваться, как запасные погреба для снарядов. Но запасных снарядов не доставили, поэтому её приспособили для нужд лазарета. На потолке видны трубопроводы пожаротушения. Также в стенке блока виден откол. След землетрясения?






В этой галерее есть два проема на нижний этаж, в запасные погреба для зарядов. Через проемы видно, что стеллажи и пеналы для полузарядов находятся на своем месте, в погребе. То есть, что получается, запасные заряды на батарею доставлены были, а запасные снаряды нет? Странно это. Обратимся к Митрофанову, который в своих воспоминаниях пишет: "Когда установили батарею 180-мм пушек, она имела по 300 снарядов на орудие". В башне два орудия: 300 + 300 = 600. Вместимость погреба, устроенного в жестком барабане 408 снарядов. И того сверх комплекта было доставлено на остров по 192 снаряда на каждую башню. Но, тот же Митрофанов указывает, что запасных снарядов на батарею доставлено не было. Может он имел в виду по 300 снарядов на башню, а не на орудие, или запасные снаряды все-таки доставлены были?






Галерея, идущая по внутреннему обводу вокруг башенного колодца. Здесь нет трубопроводов пожаротушения, поэтому, скорее всего, это помещение предназначалось для  личного состава башни. Возможно, что и здесь был размещен лазарет.






Это же помещение.

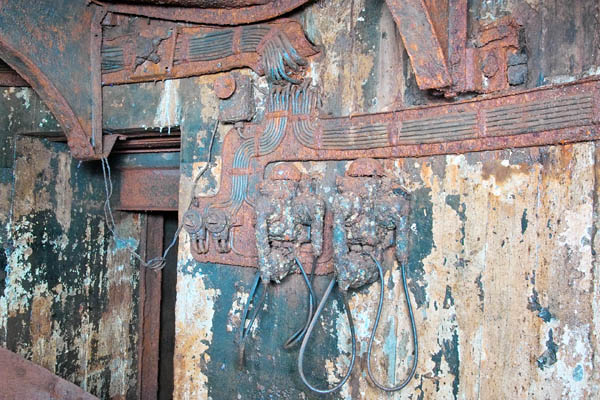

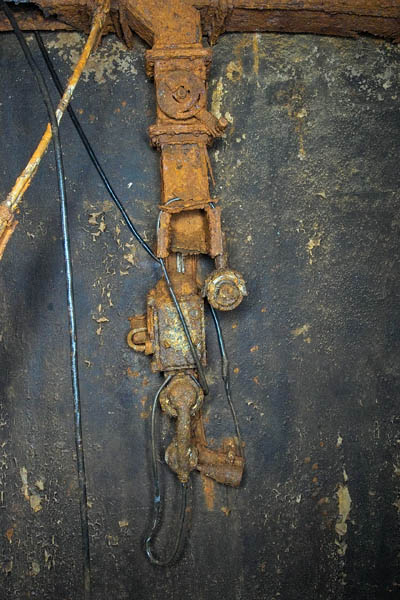

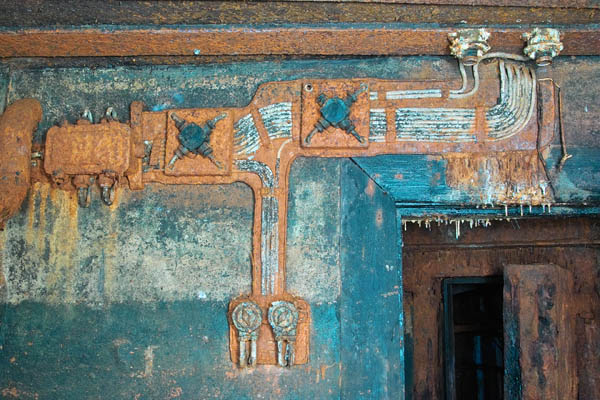

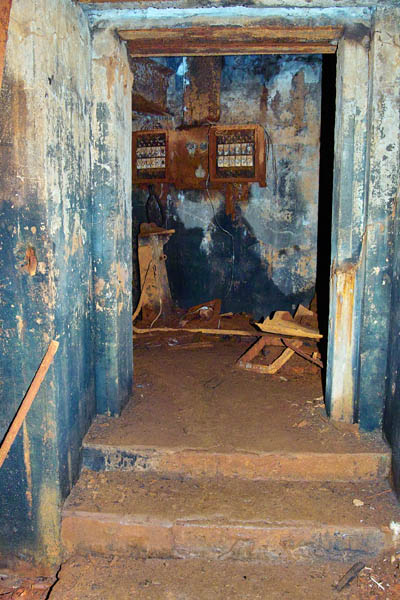

Электричество. Помимо аккуратно проложенной основной электропроводки, местами можно заметить тонкий двухжильный провод, кое-как прикрепленный к стенам, идущий через дверные проемы в помещения блока. Митрофанов в своих мемуарах упоминает, что в целях экономии дизельного топлива для повседневного освещения блоков, питания насосов и вспомогательных механизмов башен, был приспособлен сначала трактор, работавший на "какой-то невообразимой смеси", а позднее два локомобиля на древесном топливе. По-видимому, этот хиленький кабель и есть та электрическая жила, которая питала блок в повседневной жизни. Силовые станции орудийных блоков разрешалось включать только во время боевой деятельности.






Образ несокрушимого автономного орудийного блока слегка "подмочен" кое-где такими картинами. В то же время такие картины являются ярким примером русской смекалки и изобретательности.

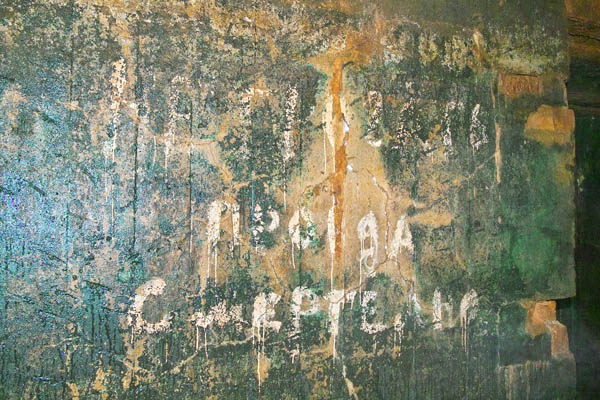

Об опасности временной проводки предупреждают надписи на стенах. Например, как эта - НЕ ТРОГАТЬ ПРОВДА СМЕРТЕЛНО. Интересно, какие мысли приходили в голову командирам, когда они видели эту надпс?






Деревянная бронедверь.

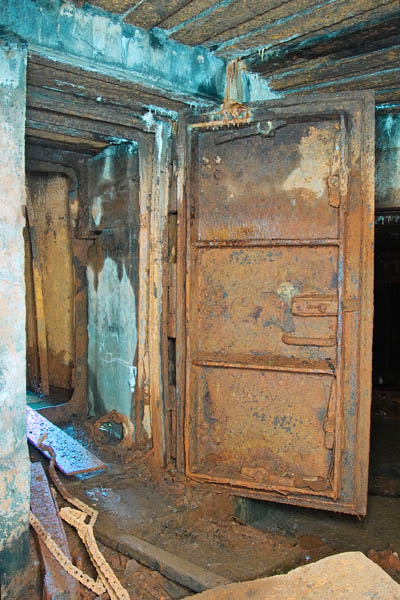

В дверных проемах, ведущих в башенный колодец на верхнем и нижнем этажах блока, были установлены металлические двери.

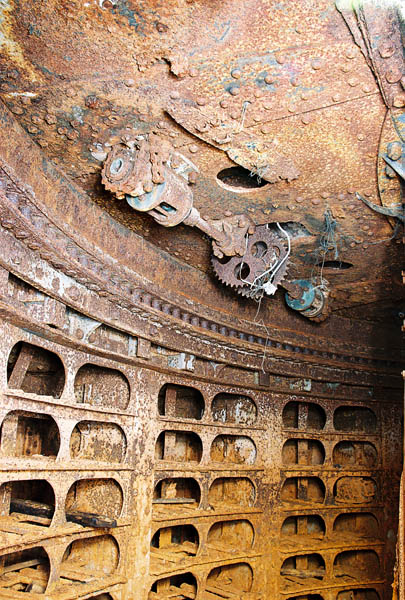

В снарядном погребе. Ячейки для снарядов были оборудованы в жестком барабане, на который опиралась, и на котором вращалась башня. По высоте башенная установка состояла из четырех уровней. Сверху вниз они располагались в следующем порядке - боевое отделение, рабочее отделение, перегрузочное отделение и нижний цилиндр в подбашенном отделении.

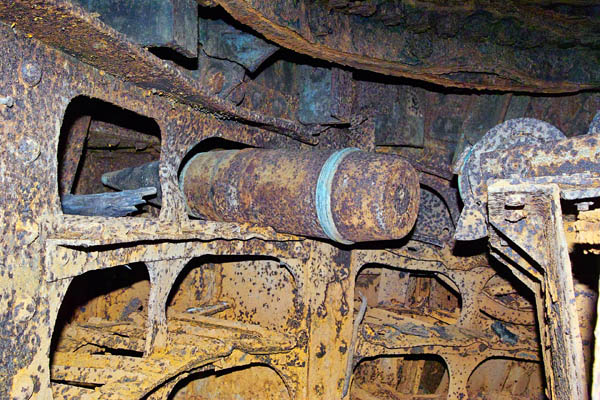

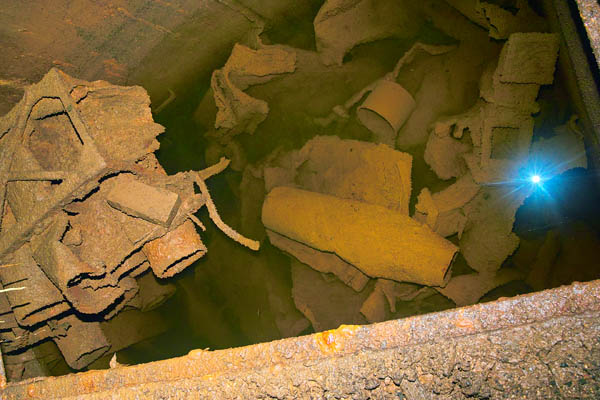

Снаряд в ячейке. Ещё несколько снарядов валяется внизу, в подбашенном отделении. Путь снаряда из ячейки до орудия производился частью вручную, а частью с помощью механизмов. Вес снаряда ровнялся 97,5 кг. Понятно, что не каждый смог бы управиться с таким грузом, поэтому на работу в снарядные погреба назначали наиболее сильных матросов.






Вид из снарядного погреба вниз, в подбашенное отделение.

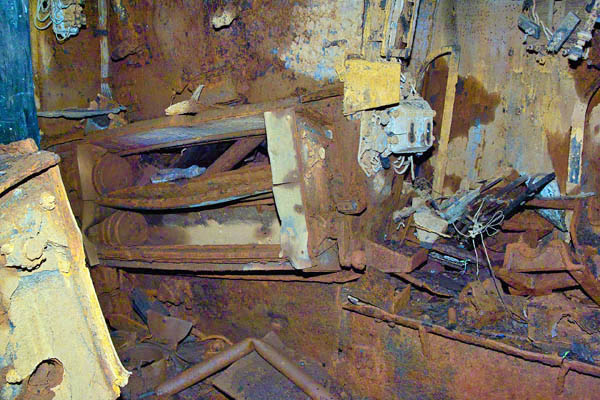

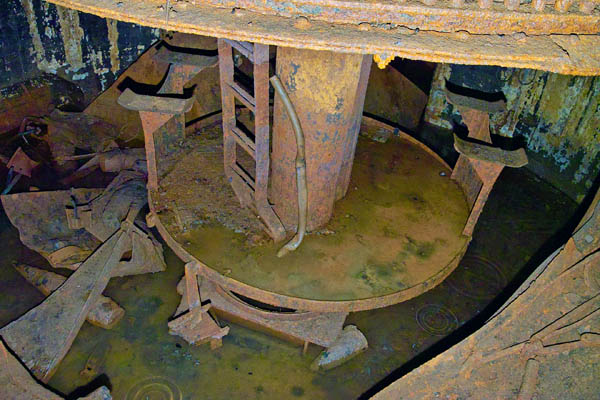

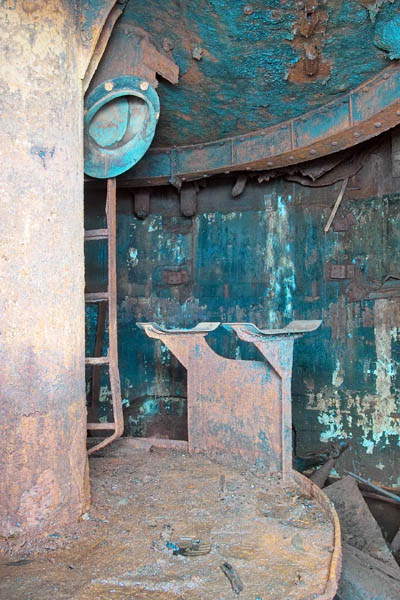

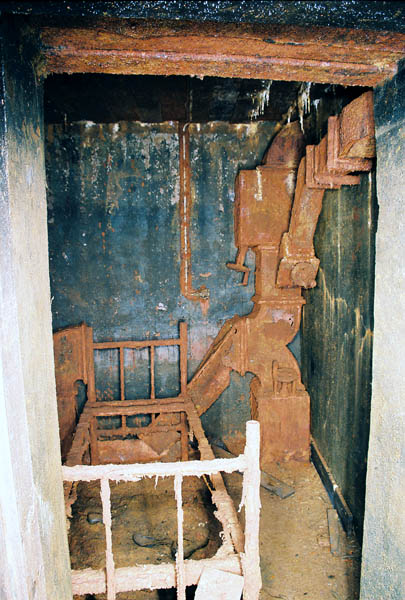

Подбашенное отделение. Из зарядных погребов через противопожарные турникеты полузаряд вручную подавался в это помещение и укладывался на столик (виден на фото), установленный на вращающейся вместе с башней площадке, потом он вставлялся в отверстие, ведущее в перегрузочное отделение (видно на фото), и досылался туда шестом, где, в свою очередь, укладывался в питатели. Из питателей полузаряды скатывались в верхние зарядники, которые доставляли их к орудиям на уровень заряжания.






Это же помещение. Телефоны и колокол громкого боя. И здесь виден тонкий кабель временной электропроводки.






Перегрузочное отделение. Вид на питатели.

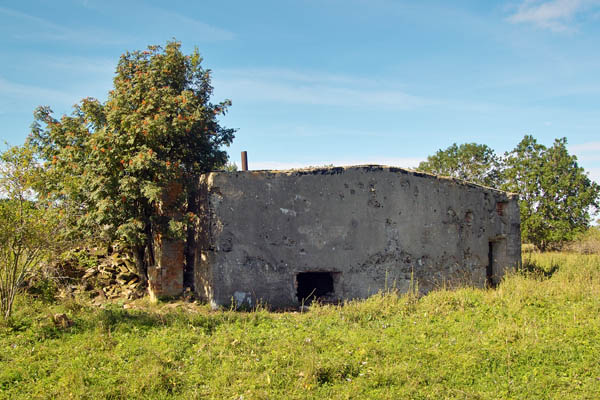

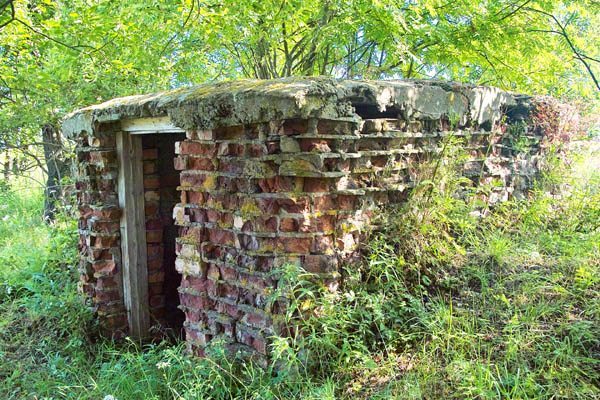

Рядом с орудийным блоком находится постройка из красного кирпича с бетонным покрытием. Это отхожее место на 3 очка. По-видимому, оно было построено в связи с размещением внутри блока лазарета.



Второй орудийный блок.

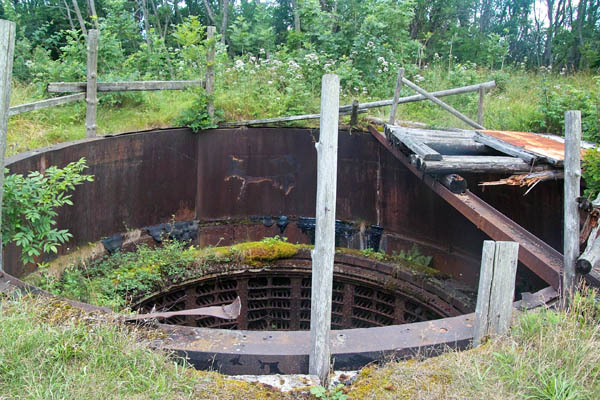

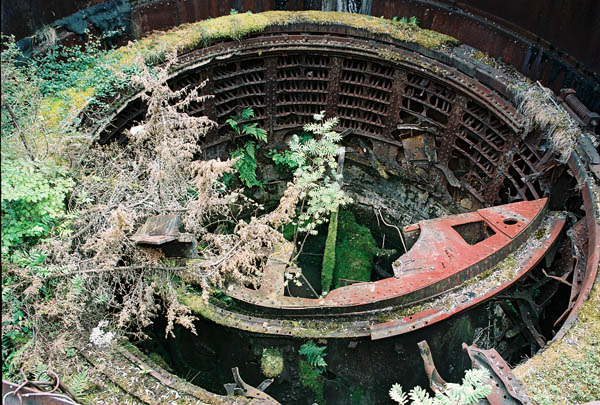

Колодец для башенной установки. Видны кираса и жесткий барабан.






Вид внутрь. Зеленая штука на дне колодца, это, поросший мхом, 180-ти миллиметровый ствол. Вот достать бы его оттуда, и посмотреть, какова глубина нарезов лейнера.

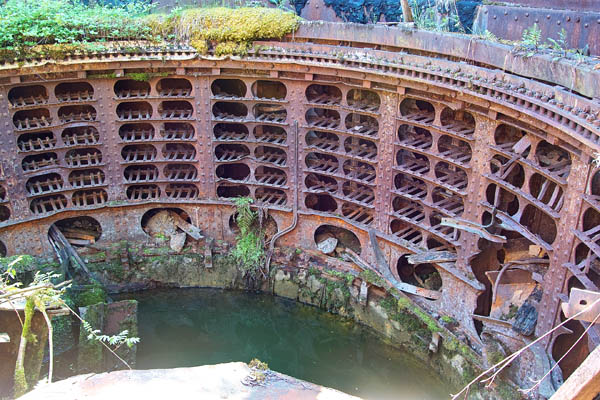

Ячейки для снарядов в жестком барабане.

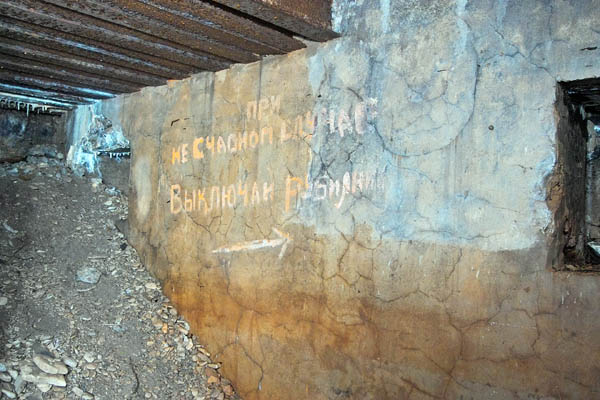

Сквозник. Здесь, также как и в первом блоке, об опасной электропроводке сообщают надписи на стенах, как и эта - при несчасном случае Выключай рубилник. И опять с ошибкой.

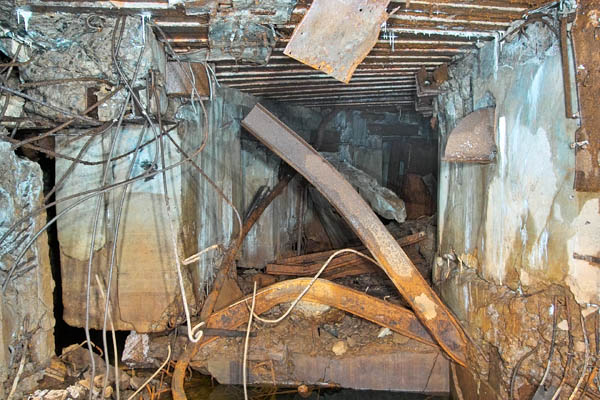

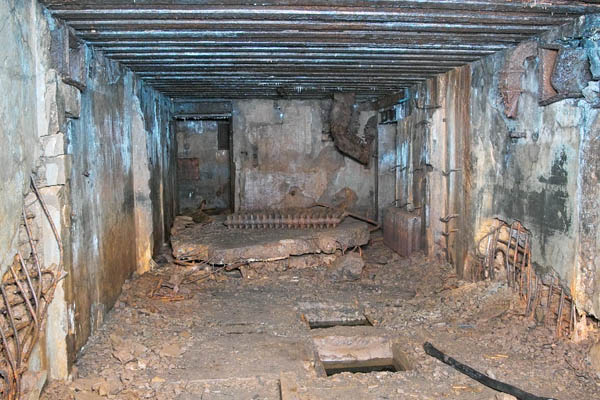

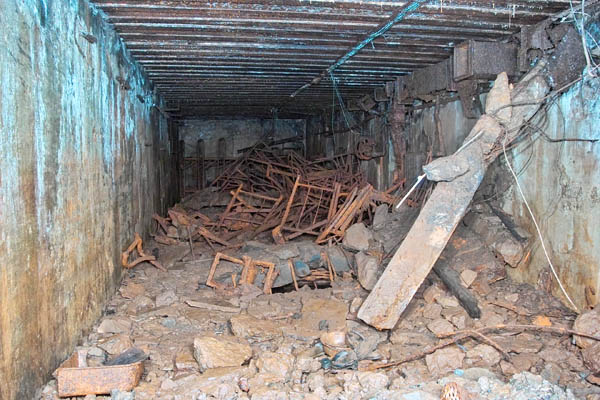

Вид на первый и второй тамбуры. Здесь подрывникам в 1941 году удалось сделать больше, чем в первом блоке. В результате детонации зарядов в погребах, блок разорвало на две части по всей его высоте, часть перекрытия между этажами рухнула вниз, тонкие простенки были вырваны из массива и отброшены, орудийная башня весом около 300 тонн взлетела в воздух и упала рядом с блоком.

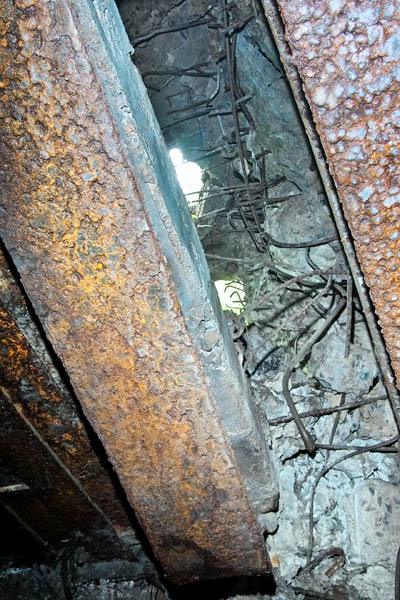

Вот так вот, железобетон тоже можно порвать. Вид сквозь толщу покрытия блока.






Некоторые участки стенок, каким-то чудом ещё висят над пропастью. При строительстве в этом блоке было допущено раздельное бетонирование внутренних несущих стен между этажами. Надо полагать, что этот дефект серьезно понизил прочность блока, и особенно к воздействию изнутри.






Помещение для личного состава батареи.

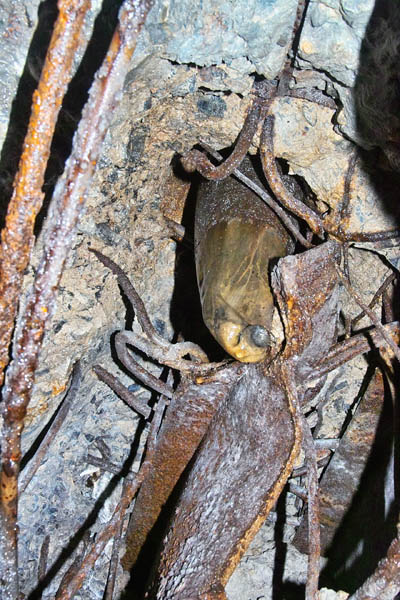

Помимо повреждений, полученных в результате подрыва погребов, в покрытии блока имеется ещё одно повреждение, которое, похоже, к этому взрыву не имеет отношения. Это, так сказать, точечное повреждение. "Нечто", преодолев трёх метровую толщу железобетона и железные балки противооткольного слоя, проделало в покрытии блока сквозное отверстие. Прямое попадание вражеской бомбы или что это такое? Сейчас в этом отверстии торчит 180 мм снаряд, который или упал или столкнули его сюда позже. К боевым повреждениям блока, по-видимому, можно также отнести и заваленный один из двух проемов коленчатого сквозника.

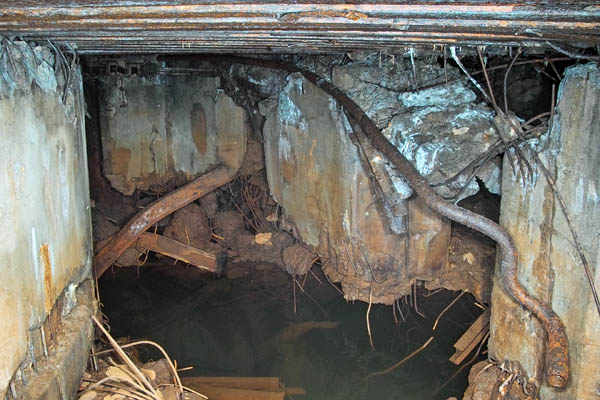

В 2013-ом году здесь был частично затоплен и верхний этаж.

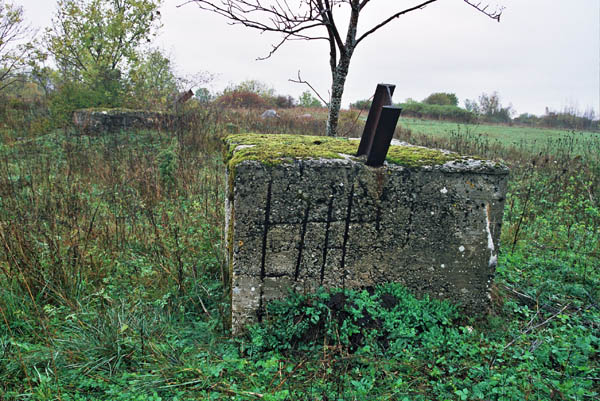

Рядом с орудийными блоками присутствуют мощные железобетонные тумбы с вмурованными в них двутавровыми балками. Может быть, они имеют отношение к той хитроумнейшей "комбинации из лебедок, домкратов и различных самоделок из дерева и железа", которую пришлось сооружать строителям для монтажа башен, когда приказали разобрать кран-деррик? Для маскировочной сетки они как-то уж слишком мощно смотрятся.






Позади второго орудийного блока находится небольшое бетонное строение. Похоже на насосную.



КП и дальномерная вышка.





Командный пост представляет сейчас густо поросший холмик в лесу, сверху которого стоит тумба с надписью: "Здесь находился командный пункт 314 батареи и 205 отд. див. в 1941 г.". По-видимому, этот памятный знак установили здесь тогда же, когда был оформлен мемориал погибшим в 1941 году защитникам острова. При желании, в зарослях можно найти один вход в блок, который затоплен по самые верхние ступеньки. Также на покрытии блока можно обнаружить оголовки вентиляционных шахт. Бронеколпака КБ-250 здесь нет и не было никогда.

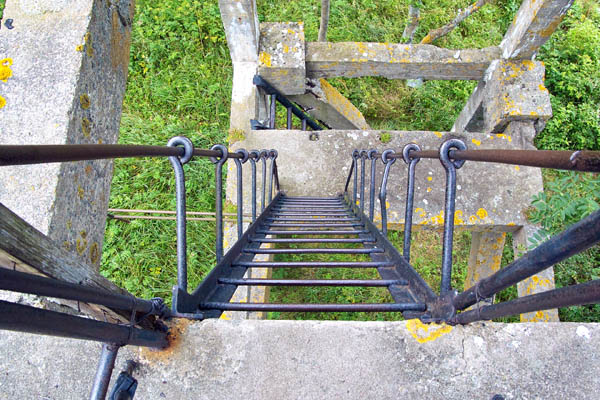

Дальномерная вышка с железобетонной рубкой командира батареи. Построена вышка была в июне 1941 года. Мемуаристы пишут, что высота вышки составляла 16 метров. На самом деле её максимальная высота от поверхности земли 13,26 метров, а от поверхности моря примерно 18,5 метров. Как видим, мемуаристы выбрали практически точно среднее значение. Или они считали от нижней грани фундамента?

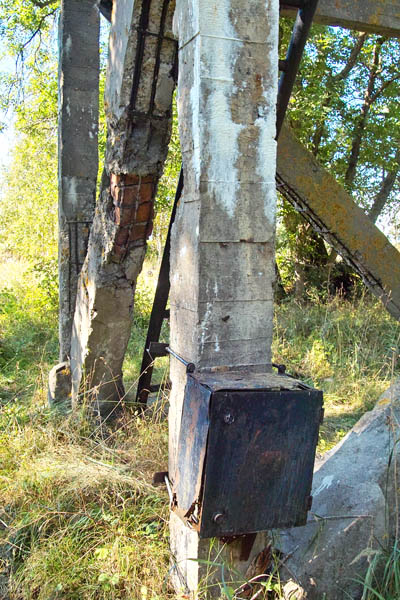

По воспоминаниям Митрофанова, осенью 1941 года немцы вели по вышке интенсивный огонь и добились не однократных попаданий. Под разрушенные участки бойцы подводили деревянные брусья, а после обстрела ставили заплатки. Действительно, в опорах вышки можно обнаружить наспех заделанные повреждения. Причем при ремонте использовался не только бетон и цементный раствор, но и красный кирпич.






Вид на наиболее сильное повреждение, укосина была перебита. Как раз этой стороной вышка обращена к материку, откуда немцы вели обстрел острова.

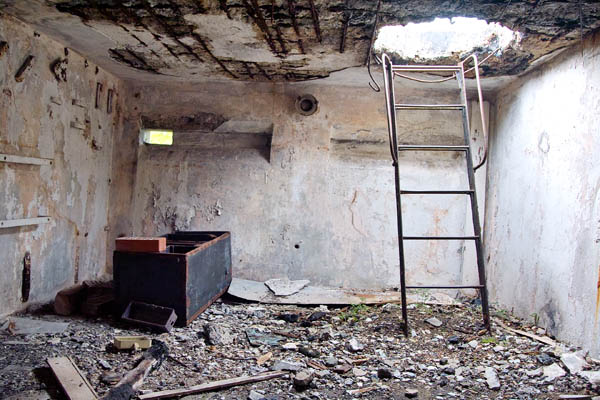

Рубка управления огнем командира батареи. Смотровые щели кем-то и когда-то заделаны.

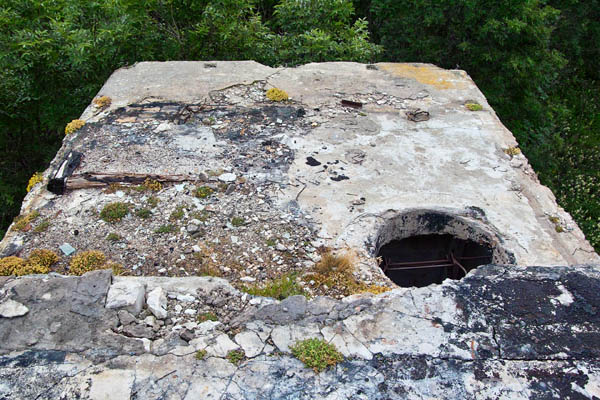

Площадка для открыто стоящего десятиметрового дальномера. Здесь же немцы в 1942-44 годах построили деревянную наблюдательную будку.

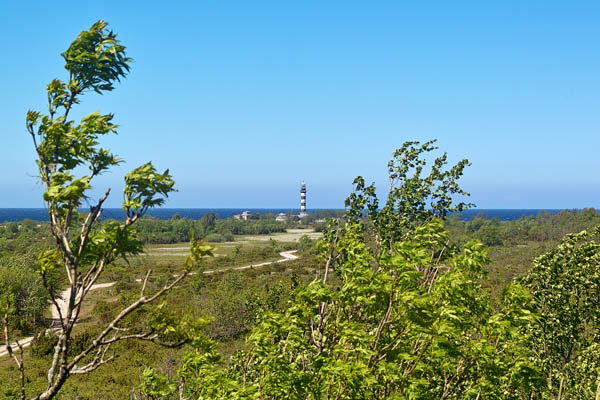

Вид с вышки на маячный городок. Во взорванном в декабре 1941 года маяке находился запасной КП батареи с трёх метровым дальномером.



Блоки котельных.





Блок котельной. Это сооружение никак нельзя назвать подземным, более походит для него слово - заглубленное. Внутренние помещения блока весьма плотно заселены ласточками. При входе внутрь они пролетают через проемы, как пули, у виска. Так что, здесь надо передвигаться ползком. Рядом с бетонным блоком находится разрушенное строение из красного кирпича.

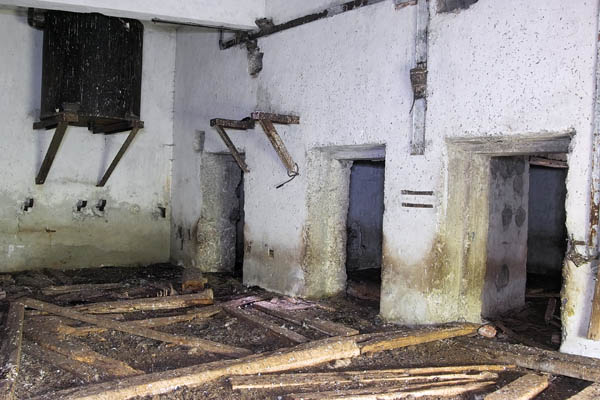

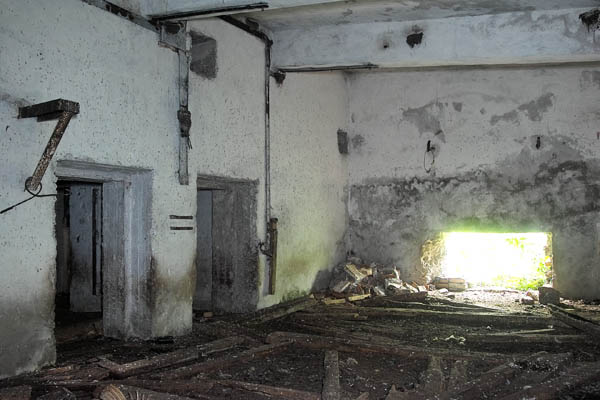

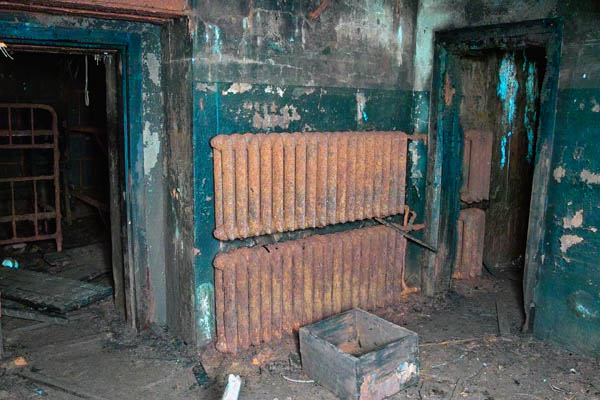

Внутри котельной. Самое большое помещение.






Здесь же. Вид в обратную сторону.

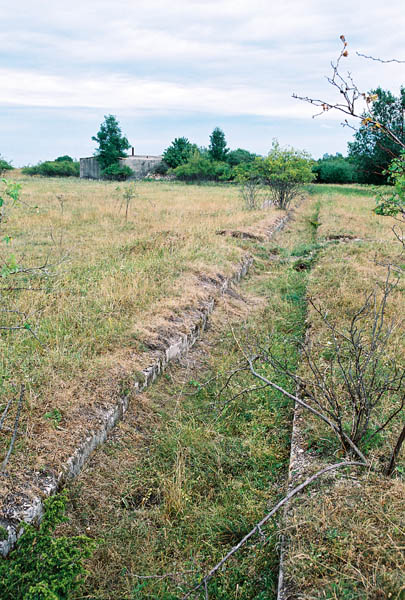

Открытая трасса трубопроводов. Открыли её, наверное, при демонтаже труб.

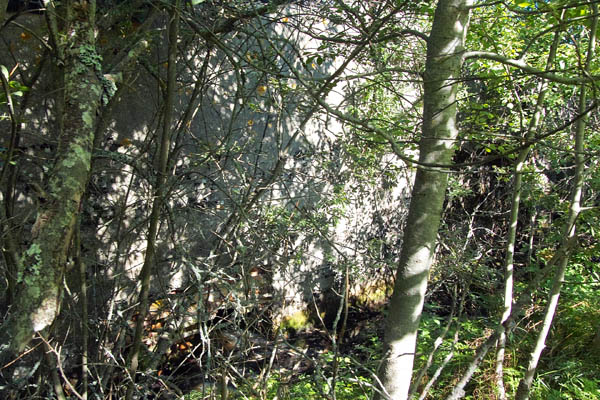

Открытие 2015 года - второй блок котельной, расположенный за КП. Котельная находится в болоте, поэтому внутренние помещения затоплены. А вокруг плотной стеной вырос лес.  Не сфотографировать, не померить, не полазить. Можно пройти рядом и не заметить. Обе котельных по внешним габаритам и расположению проемов, схожи. Интересно все-таки, почему Митрофанов не упомянул об этом сооружении в своих воспоминаниях.

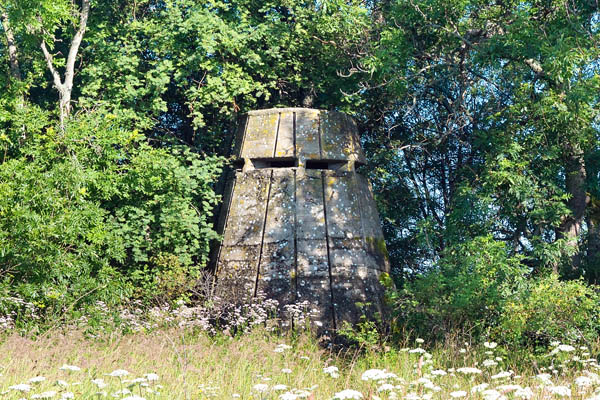

 Наблюдательные башни.





Довольно много береговых батарей нам посчастливилось увидеть, да и книжки иногда читали, но подобных сооружений в советской береговой обороне больше нигде не встречали. Поэтому, вполне логичен с нашей стороны вопрос, а может они не советские? На местности, в пределах батареи № 314 присутствуют две железобетонных наблюдательных башни. Сами башни заметно отличаются друг от друга, но общая схема схожа. Так, входы в каждую башню находятся немного в стороне от последних и направлены на северо-запад. От входа идет небольшой крытый ход сообщения, который выводит уже в саму башню. Обе башни имеют круговой сектор наблюдения. По направлению входа можно догадаться, что при строительстве башен наиболее серьезная угроза исходила с южных направлений. Это обстоятельство, может свидетельствовать о том, что башни были построены осенью 1941 года, когда немцы начали обстрел острова с батарей расположенных на материке. Свидетельствовать то может, но точку в вопросе, кто и зачем их здесь построил, не ставит. На фотографии башня у первого орудийного блока, расположенная от последнего на расстоянии 100 метров.

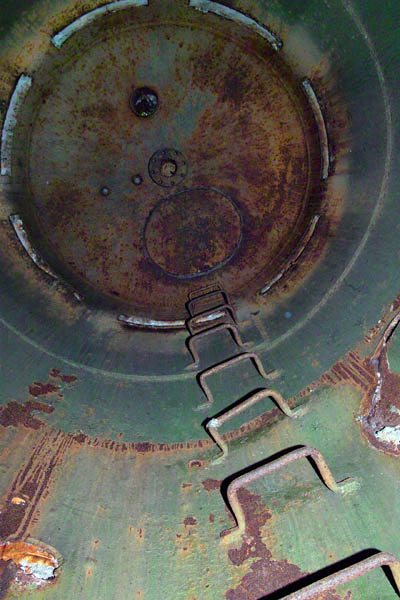

К нашему удивлению, внутри башня оказалась одета в металл.






Башня у второго орудийного блока, расположенная от последнего в 40 метрах. Тут как будто соревновались между собой в изобретательности две бригады строителей, которым выдали общие задания на объекты и дали возможность экспериментировать. Оба сооружения выполнены довольно качественно, добротно и интересно.



В пределах батареи, между орудийными блоками, обнаружены элементы еще двух сооружений. Это основание вышки, рядом с которой находится углубление, которое идентифицируется как блиндаж.
