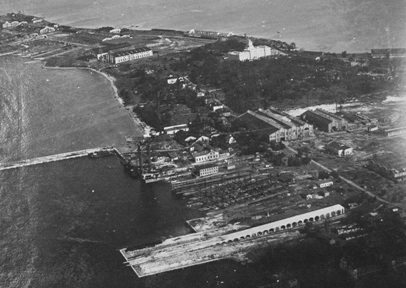

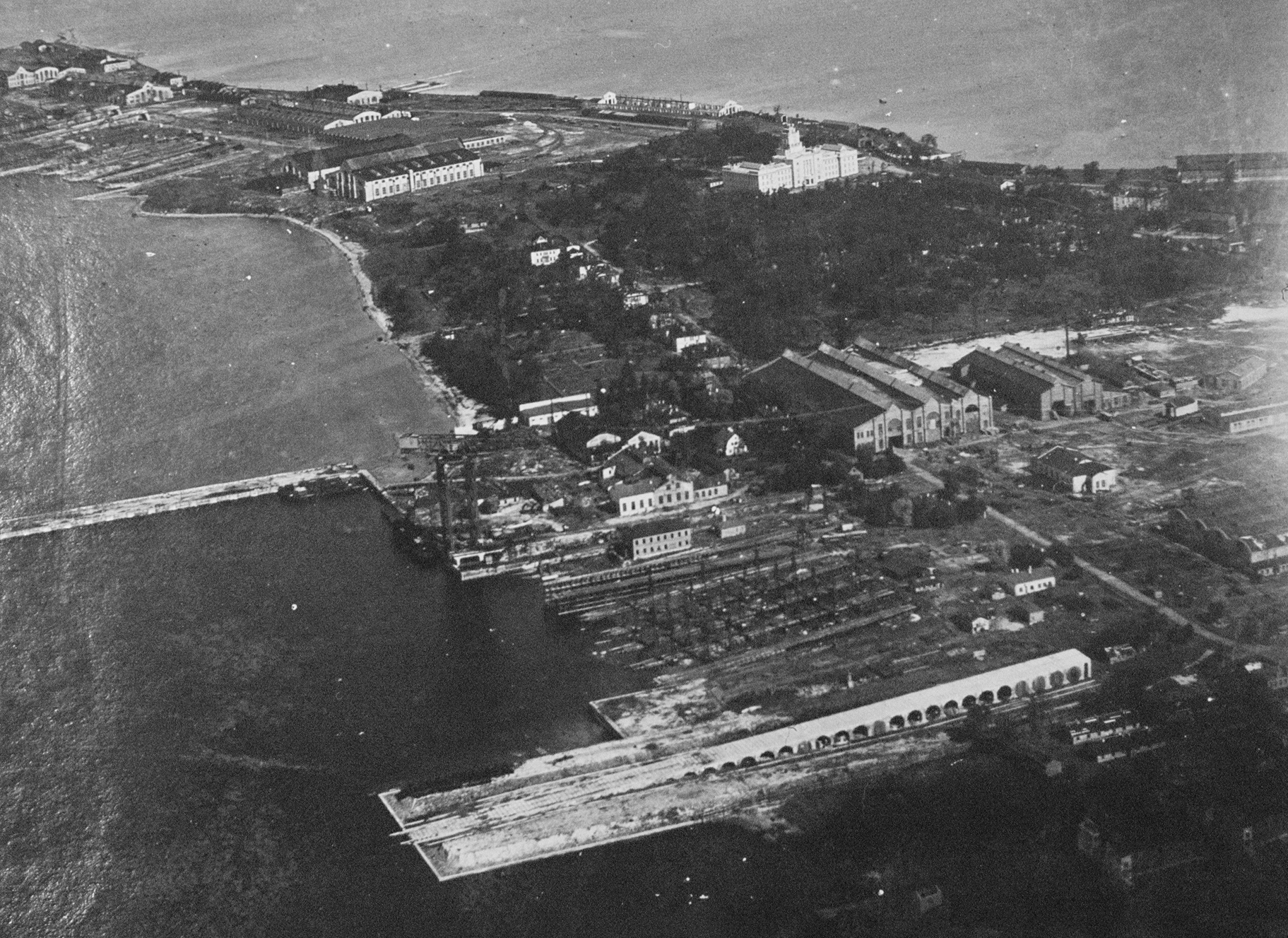

 Аэрофото из фондов Эстонского Государственного Архива (ERA.628.1.162). |

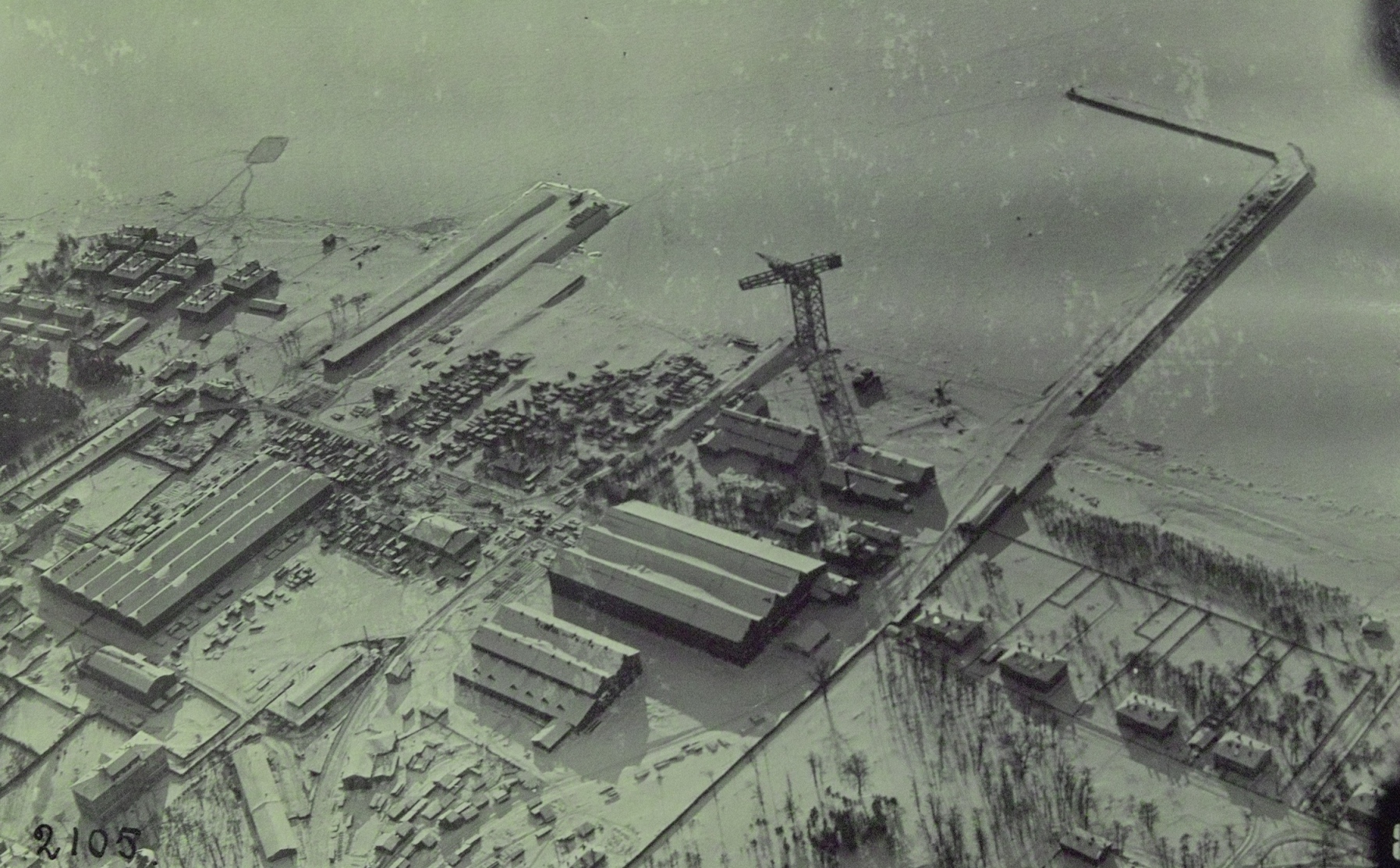

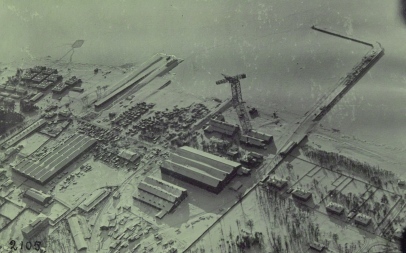

 Аэрофото из фондов Эстонского Государственного Архива (ERA.628.1.165). |

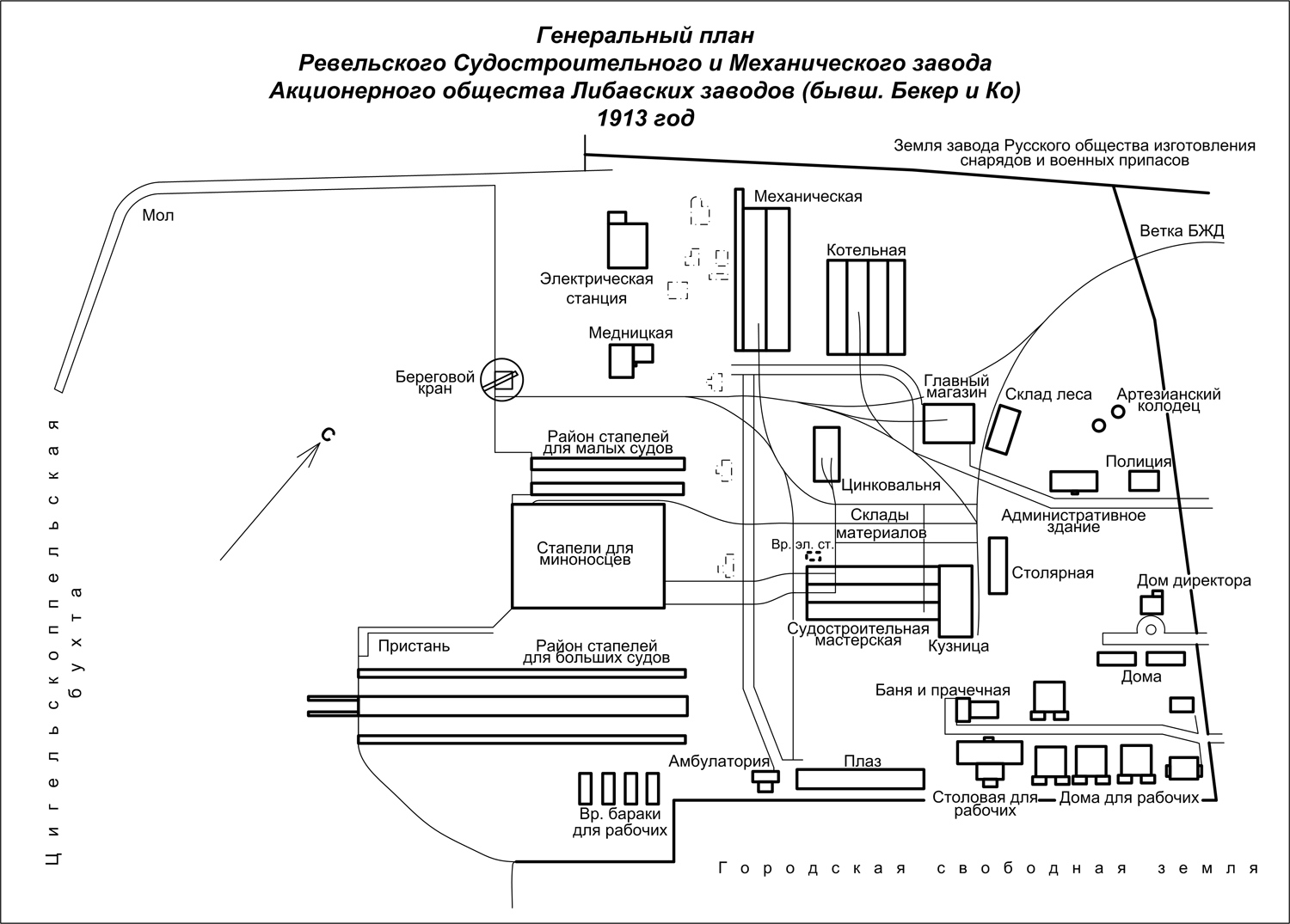

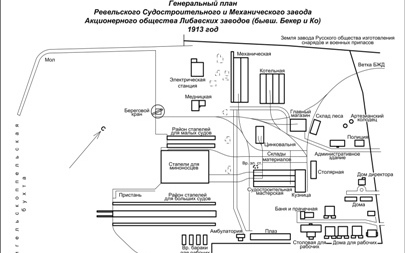

 Генеральный план завода. 1913 год. |
|
Ведомость находящимся заказам на заводе Ревельского Судостроительного и Механического А/О "Бекер и Ко" к 18.01.1916. Источник ЕАА.218.1.112. |
||||
| №№ по порядку | Каким учреждением выдан заказ | Наименование заказа | Срок готовности | Примечания |
| 1 | Главным Управлением Кораблестроения. Отделом общих дел, по договору от 28.12.1912 за № 25 | Миноносцы водоизмещением 1350 тонн, скоростью 35 узлов 1. Изяслав 2. Автроил 3. Прямислав 4. Брячислав 5. Федор Стратилат |
1. 1.04.1916 2. 1.05.1916 3. 15.07.1916 4. 15.08.1916 5. 1.04.1917 |
|
| 2 | Главным Управлением Кораблестроения. Отделом общих дел, по договору от 10.03.1914 | Буксиры водоизмещением 925 тонн, скоростью 15 узлов 1 для Балтийского моря 1 Черного моря |
1. в конце мая 1916 2. в конце августа 1916 |
|
| 3 | Адмиралтейским заводом по договору от 20.01.1913 | Башни
4 двухорудийные для МКИПВ |
1-я и 2-я 3-я и 4-я 1.03.1916 |
|
| 4 | Управлением строителя МКИПВ по договору от 29.05.1914 | Ледокол для Ревельского порта водоизмещением 925 тонн, скоростью 14
узлов "Боривой" |
В январе 1916 |
Согласно отношения заведующего плавучими средствами Приморского фронта МКИПВ от 31.12.1915 за № 895 постройку ледокола следует считать срочной по требованию Г. Коменданта крепости. |
| 5 | Кронштадтским крепостным артиллерийским управлением по договору от 19.06.1914 за № 1952 | Буксиры для буксировки артиллерийских щитов водоизмещением в 925
тонн, скоростью 15 узлов 1 для Кронштадта 1 для Севастополя 1 для Владивостока |
1. в конце 1916 2. в середине 1917 3. в середине 1917 |
|
| 6 | Главным Управлением Кораблестроения. Отделом общих дел, по договору от 6.06.1914 | Ледоколы водоизмещением 2000 тонн, скоростью 14 узлов 2 для Ревельского порта |
1-ый конец июня 1916 2-ой конец августа 1916 |
|
| 7 | Главным Управлением Кораблестроения. Кораблестроительным Отделом, по договору от 27.08.1914 | 3 самоходные наливные баржи водоизмещением в 300 тонн, скоростью 6 узлов для порта ИПВ | В феврале 1916 | |
| 8 | Тоже | 3 нефтеналивные баржи водоизмещением 400 тонн | 2-х в январе 1916 3-й в феврале 1916 |
|
| 9 | Тоже по договору от 14.02.1915 за № 1181 | Плавучий док для испытания подводных лодок | 1.03.1916 | |
| 10 | Главным Управлением Кораблестроения. Заведующим на время военных действий делами о минах, заграждениях и тралах, от 4.01.1915 за № 528 | Изготовить тралящие приспособления для судов Балтийского флота | По возможности | |
| 11 | Управление строителя порта ИПВ по наряду от 16.03.1914 за № 585 и договору от 29.04.1915 | Землечерпательница, морская двухвинтовая, производительностью 400
куб.м. в час и Шаланда одновинтовая паровая емкостью 400 куб.м. с запасными частями для землечерпательницы и шаланды по одному комплекту |
16.05.1916 | |
| 12 | Главным военно-техническим управлением электротехнической частью Инженерного Ведомства по договору от 25.08.1915 | Канонерские лодки речные бронированные 9 штук | 1.03.1916 | |
| 13 | РВПК по заказу от 15.08.1915 за № 12 | Гранаты 6 дм в количестве 20 штук | По возможности | |
| 14 | Главное артиллерийское управление хозяйственный отдел по наряду от 13.06.1915 за № 46753 | Гранаты фугасные 3-х дюймовые в количестве 500 000 штук | В течение 14 месяцев со дня заключения контракта | |
| 15 | Главным Управлением Кораблестроения. Заведующим на время военных действий делами о минах, заграждениях и тралах, по наряду 3.01.1915 за № 11 | Лебедки паровые, типа Щ.З.Б. короткие в количестве 14 штук | 1.03.1916 |
Согласно письма правления а/о "Бекер и Ко" от 20.11.1915 за № 13570/2914 Минный отдел Главного Управления Кораблестроения настоятельно просит принять меры к сокращению срока изготовления лебедок с таким расчетом, что последняя лебедка могла быть предъявлена к сдаче 1.03.1916. |
| 16 | Управлением Внутренних Водных путей и шоссейных дорог, Министерство путей сообщения по договору от 29.10.1914 | 2 землесоса производительностью 250 куб.м. в час 1 для Припяти 1 для Вислы |
В начале мая 1916 | |
| 17 | Тоже | 2 землесоса для реки Днепр, производительностью в 250 куб.м. в час | В начале мая 1917 | |
| 18 | Тоже | 2 землесоса для реки Оки, производительностью в 250 куб.м. в час с нефтяным отоплением | В начале мая 1917 | |
| 19 | Отделом Торговых портов, Министерства Торговли и Промышленности по договору от 7.08.1913 | Землечерпательница для Архангельского порта "Инженер Кербедз" | По просрочке договорного срока, новый срок пока еще не фиксирован | |
| 20 | Тоже | Паровая шаланда "Мурман" также для Архангельского порта | ||
| 21 | Тоже по договору от 6.02.1914 | Ледокол "Алексей Перфильев" для Петроградского порта | ||
| 22 | Управлением Морской Строительной частью по договору от 8.03.1914 |
Трубы рефулерные стальные, плавающие на понтонах, для рефулирования землесосами грунта на берег, 35 звеньев, каждое длиною по
40 фут. со стальными яблочными соединениями и обыкновенные стальные
рефулерные трубы без понтонов, укладываемые по материку. |
Большая часть труб уже изготовлена Рижским заводом "Бекер и Ко", которым этот заказ первоначально принят и срок поставки оставшейся части, в виду срочных заказов Морского Министерства - пока еще не выяснен. |
|
| 23 | Строителем МКИПВ по наряду от 3.09.1915 за № 29825 | Изготовить пути снарядных тележек и кокоров, а также самих тележек, кокоров, храпов и лебедок | Предписанный срок: По возможности самый кратчайший | |
|
Ведомость заказов завода для 14-ти дюймовых береговых
башенных установок для МКИПВ (на октябрь 1915 года). Источник ЕАА.218.1.90. |
||||||
| Дата выдачи и №№ заказа |
Фирма | Адрес | Предмет поставки | Количество или вес |
Срок доставки по заказу | Примечание |
| 30/10-14 г. 8744 |
Общество для продажи изделий Русских Металлургических Заводов | Петроград Гороховая 15 |
Сталь | 743 пуда | 8/3-15 г. | Необходимо содействие к скорейшему изготовлению и отправке. |
| 8/5-15 г. 4932 |
83 п. | 9/6-15 г. | ||||
| 30/5-15 г. 5833 |
997 п. | 9/6-15 г. | ||||
| 22/6-15 г. 6933 |
167 п. | 9/9-15 г. | ||||
| 30/6-15 г. 7322 |
170 пуда | 12/10-15 г. | ||||
| 12/8-15 г. 9484 |
(?) п. | 20/10-15 г. | ||||
| 28/8-15 г. 10313 |
434 п. | 10/11-15 г. | ||||
| 19/9-15 г. 11503 |
730 п. | 12/12-15 г. | ||||
| 18/8-15 г. 9827 |
Техническая контора В. Г. Станиславского | Петроград | Заклепки | 940 | 18/11-15 г. | |
| 20/8-15 г. 9877 |
292 | 5/10-15 г. | ||||
|
Ведомость строений на территории Ревельского Завода А/О Северо-Западных Металлургических, Механических и Судостроительных заводов, с указанием их полезной площади. 1917 г. Источник ЕАА.218.1.82. |
|||
| №№ по порядку | Название зданий | Кол-во этажей | Полезная площадь зданий, кв.саж. |
| 1 | Административное здание | 3 | 160 |
| 2 | Дом милиции | 2 | 96 |
| 2а | Жилой дом указателя | 2 | 60 |
| 2б | Гараж и кв. шоферов | 3 | 130 |
| 2в | Сарай для дров | 1 | 11,36 |
| 2г | Сарай для дров | 1 | 9 |
| 2д | Сарай для дров | 1 | 5 |
| 3 | Дом г. Директора | 2 | 54,4 |
| 4 | Жилой дом старших служащих | 3 | 216 |
| 5 | Дом указателей | 2 | 45 |
| 6, 6а, 7, 8, 9 | Дома мастеровых | 2 у каждого | 144 каждый |
| 10 | Столовая-Церковь | 1 | 74 |
| 11а | Пожарное депо | 2 | 62,22 |
| 12 | Амбулатория и хозяйственная часть | 1 | 48 |
| 13 | Общественная заводская лавка | 1 | 20 |
| 14 | Жилой дом служащих | 1 | 60 |
| 15 | тоже | 2 | 70 |
| 16 | тоже | 1 | 24 |
| 17 | тоже | 2 | 36 |
| 18 | тоже | 2 | 20 |
| 19 | тоже | 1 | 12 |
| 20 | тоже | 2 | 30 |
| 21 | Жилой дом | - | 30 |
| 22-27 | Жилые бараки мастеровых | 1 у каждого | 53,04 каждый |
| 28-35 | Жилые дома рабочей колонии | 2 у каждого | 144 каждый |
| 36-41 | Жилые дома мастеровых | 2 у каждого | 60 каждый |
| 42-46 | Жилые бараки мастеровых | 1 у каждого | 53,04 каждый |
| 47 | Баня и прачечная | 1 | 142 |
| 48 | Склад для провизии | 1 | 90 |
| 49 | тоже | 1 | 32,76 |
| 50 | Проходная контора | 1 | 15,67 |
| 51 | Сарай и контора табельщика | 1 | 11,78 |
| 52 | Плаз | 1 | 499,2 |
| 53 | Казарма для солдат | 2 | 30 |
| 55а | Жилой дом | 1 | 20 |
| 55 | тоже | 1 | 30 |
| 56 | Малярная мастерская | 1 | 24 |
| 57 | W.C. для мастеровых | 1 | 22,75 |
| 58 | Инструментальная мастерская | 1 | 50,43 |
| 59 | Контора строительства судов | 1 | 12 |
| 60 | Сарай для дел. вещей | 1 | 5 |
| 61 | Навес для материалов | 1 | 56 |
| 62 | W.C. для мастеровых | 1 | 22,75 |
| 63 | Такелажная мастерская | 2 | 72 |
| 64 | Контора Обуховского завода | 1 | 10,85 |
| 65 | Платформа для сборки башен | 212 | |
| 66 | Медницкая мастерская | 1 | 438,34 |
| 67 | Сарай для материалов | 1 | 27 |
| 68 | Сарай для труб | 1 | 36 |
| 68а | Сарай модельный | 1 | 24 |
| 69 | Временная Сбор. Устан. | 1 | 150,3 |
| 70 | Нефтяные баки, штук | 2 на 2000 пудов | |
| 71 | Сбор. Установ. для спущенных судов | 1 | 40 |
| 72 | Кузня | 1 | 30 |
| 73 | Цинковальная | 1 | 49 |
| 74 | Силовая станция | 354 | |
| 75 | Материальный склад | 1 | 102 |
| 76 | Контора Гальцмана | 15 | |
| 77 | Школа | 1 | 48 |
| 78 | Конюшня | 1 | 24 |
| 79 | Каретный сарай | 1 | 18 |
| 80 | Прачечная | 6 | |
| 81 | Турбо-механическая мастерская | 2 | 1949,7 |
| 81а | Котельн. отд. механической мастерской | 1 | 45 |
| 81б | W.C. при механической мастерской | 1 | 8,8 |
| 82 | Шрапнельная | 2 | 570 |
| 83 | Котловая | 1 | 48 |
| 84 | Железо-котельная мастерская | 2 | 893,94 |
| 84а | Прист. для пистон. печи | 1 | 35 |
| 84б | Аккумуляторная | 18 | |
| 84в | Ванная при железо-котельной мастерской | 1 | 10 |
| 85 | Обжигательная печь | 40 | |
| 86 | Сарай для огнеупорной глины | 1 | 56 |
| 87 | Сарай для кокса | 1 | 45 |
| 88 | Сарай для цемента | 1 | 40 |
| 89 | Сарай материальный | 1 | 18 |
| 90 | W.C. при железо-котельной мастерской | 20 | |
| 91 | Паровозное депо | 1 | 90 |
| 92 | Здание буровой скважины | 1 | 30 |
| 93 | Здание вагонных весов | 1 | 24 |
| 94 | Главный магазин | 1 | 117 |
| 95 | Второй главный магазин | 1 | 108 |
| 97 | Здание второй буровой скважины | 1 | 30 |
| 98 | Сарай при буровой скважине | 1 | 30 |
| 99 | Водонапорная башня | - | - |
| 100 | Ж/д сторожевая будка | 1 | 10,2 |
| 101 | Сарай при ж/д будке | 1 | 2,5 |
| 102 | Сарай для велосипедов | 1 | 4,6 |
| 103 | Дом садовников | 1 | 10 |
| 104 | Сарай для садовников | 1 | 1,5 |
| 105 | Оранжерея | 1 | 3,7 |
| 106 | Ледник у дома № 3 | 1 | 4 |
| 107 | Дворницкая у дома № 3, прачечная и сушилка | 1 | 32 |
| 108 | Ледник у дома № 4 | 24 | |
| 109 | Колокольня | - | - |
| 110 | Ледник при столовой | 12 | |
| 111 | Будка для пилы для дер. двер. | 2 | |
| 112 | Контора артельщика др. вд. | 1,5 | |
| 113 | Сарай для кокса судостроительной мастерской | 1 | 90 |
| 114 | Сарай при судостроительной мастерской | 1 | 35 |
| 115 | Плотнично-столярная мастерская | 2 | 161 |
| 116 | Временная плотнично-столярная мастерская | 1 | 48 |
| 117 | Судостроительная мастерская | 1 | 2062 |
| 117а | Контора судостроительной мастерской | 1 | 16 |
| 118 | Кузня судостроительной мастерской | 1 | входит в суд. стр. маст. |
| 118а | Контора кузни | 1 | 10 |
| 119 | Стеллаж для листовой стали | 561 | |
| 120 | Контора артельщика у стеллажа | 1 | 8 |
| 121 | Цинковальная | 1 | 56 |
| 122 | Пожарное депо 2-ое отдел. | 1 | 4,5 |
| 123 | Навес для дугов. кл. | 1 | 35 |
| 124 | Навес для материалов | 1 | 45 |
| 125 | тоже | 1 | 32 |
| 126 | тоже | 1 | 20 |
| 127 | Контора артельщика | 2,5 | |
| 128 | Сарай для анер. | 1 | 12 |
| 129 | Приемная контора | 1 | 14 |
| 130-145 | Сараи для дров | 2 у каждого | 36 каждый |
| 146 | Пожарное депо 1-ое | 1 | 4 |
| 147 | Сарай для хранения имущества | 1 | 6 |
| 148 | Заборы пог. саж. 1715, средняя высота 1,25 | ||
| 149 | Каменный пожарный сарай | 6 | |
| 150 | Ледник при обществе "Труд" | 9 | |
| 151 | Стапель для больших судов | кв.м. 3003 | |
| 152 | Стапеля для миноносцев 4 шт. | кв.м. 10000 | |
| 153 | Стапеля для буксиров и ледоколов 2 шт. | кв.м. 5000 | |
| Всего занято площади под постройками зданий около 24000 кв. саж. | |||
|
